3-Punkt-Waage

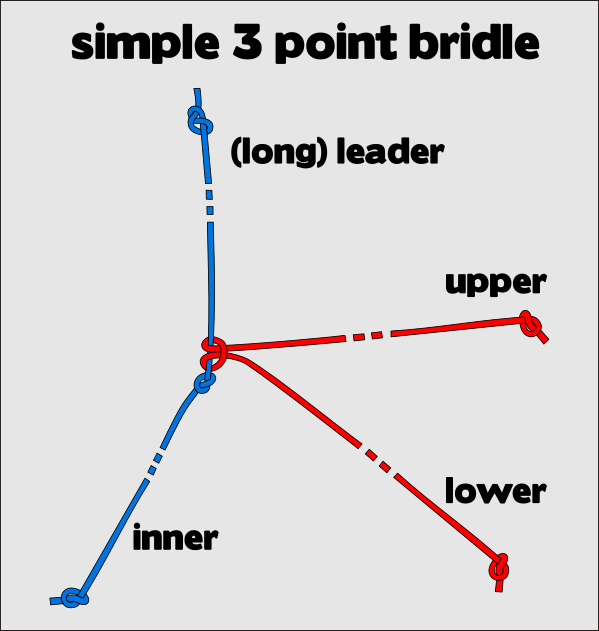

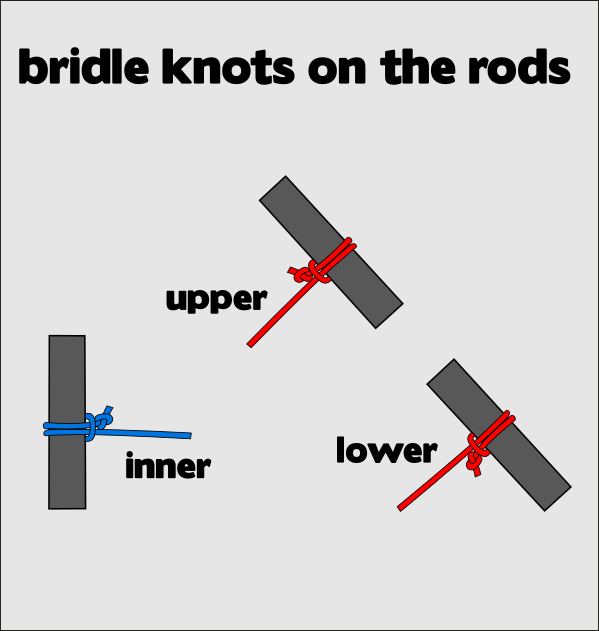

Hier zwei Bilder, die zeigen wie ich die Waage baue. Wie man sieht, gibt es keine Möglichkeit diese zu verstellen. Das ist so gewollt. Bleibt also die Frage zu klären wie ermittle ich die erforderlichen Schnurlängen.

Schritt 1: Länge der “blauen” Schnur: Ich nehmen ca. 1m Schnur und knüpfe diese zunächst an den Kielstab. Dann wird der zentrale einfache Knoten in der entsprechenden Entferung zum Kiel eingekontet. Somit ist der innere Schenkel der Waage fertig.

Schritt 2: Mit einer Schnur bekannter Länge (z.B. 40cm) knote ich diese zunächst zweimal an einen Stab, der den entsprechenden Durchmesser der Leitkanten hat. Dann mache ich die Schlaufe am inneren Schenkel. Somit haben wir die grundsätzliche Geometrie schon einmal hergestellt. Jetzt werden die tatsächlichen Längen der Schenkel der Probewaage ausgemessen und die erforderliche Zugaben ermittelt, um die finale Waage zu erhalten. Schließlich schneiden wir mit dieser Zugabe und der bekannten Länge der Probewaage die finale “rote” Schnur zu. Damit haben wir die richtige Scnurlänge um die Waage dann fertigzustellen. Die ganze Konstruktion setze eine Waageschnur vorraus, die eine ausreichende Steifigkeit und einen nicht zu glatten Mantel besitzt. Dann vestellt sie sich später auch nicht versehentlich.
